经济型探头FCT

2016/9/30

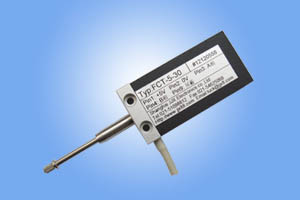

FCT 小型数字量规（光栅尺）

FCT 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. SM 12 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。FCT 本体部分由一套精密直线轴承，复位弹簧，玻璃光栅，LED光照系统组成。

FCT输出信号为矩形方波. A，B相相差90°的两路波形，能够指示出移动距离以及方向。Z相波形为零位脉冲信号，一般位于测量长度的中间位置。输出信号可根据需要是线性差动或者TTL方波.

FCT 输出信号 (向光栅尺内部移动时)

注意：标准产品无零位信号以及零位反相信号！若需要零位信号，请洽业务！

连接线缆和接头定义：

线性差动输出
信号	9针 CAN
电源 +5 V	1
电源 0 V	2
输出 1	3
输出 2	4
输出 3	N/A or 5
输出 3 反相	N/A or 6
输出 1 反相	7
输出 2 反相	8
丝网（屏蔽）	9

TTL 输出
信号	9针 CAN
电源 +5 V	1
电源 0 V	2
输出 1	3
输出 2	4
输出 3	N/A
丝网（屏蔽）	9

技术特性:

测量长度	10,20,30,50,75,100mm
分辨率	5 a 10 μm
准确度	± 5 μm
最大测量速度	0.5 m/s
弹簧耐压	0.4 - 0.8 N
工作电压	5Vss ± 5%
电流(LD 线性差动输出)	max. 130 mA(total)
电流(TTL 输出)	max. 50 mA
防护等级	IP 40
工作温度	0-50°C
绝缘阻抗	min. 20 MΩ
输出信号(LD 线性差动输出)	RS 422, 20 mA
输出信号(TTL 输出)	L=max. 0.5V at< 10mA H=min. 3.5V at> 2.5mA
