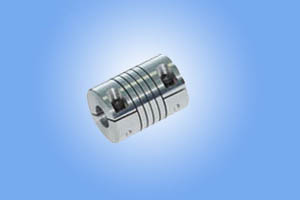

连轴器HBL-M*N

2016/9/29



 ●特性一览
※ D：连轴器外径；L连轴器总长。

※ M：编码器端孔径；N：用户端孔径。

※ 允许转矩≤1.5Nm，不同轴度≤0.15mm，转角偏角≤1°。

※ 连轴器端孔的紧固方式为抱紧式，应用广泛。

●型式举例
　两端孔径为Ф6.35、Ф8，外径D=22，总长L=25。

　记为：HBL-6.35X8（D22，L25）
产品型号 编码器端孔径M（mm） 用户端孔径M（mm） 连轴器外圆D（mm） 连轴器总长L（mm）
HBL MXN Ф4、Ф5、Ф6、Ф8、Ф10、Ф12、Ф15 Ф4、Ф5、Ф6、Ф6.35、Ф7、Ф8、Ф10、Ф12、Ф15 15、18、20、22、25 20、25、30、35


●安装尺寸(单位:mm)
